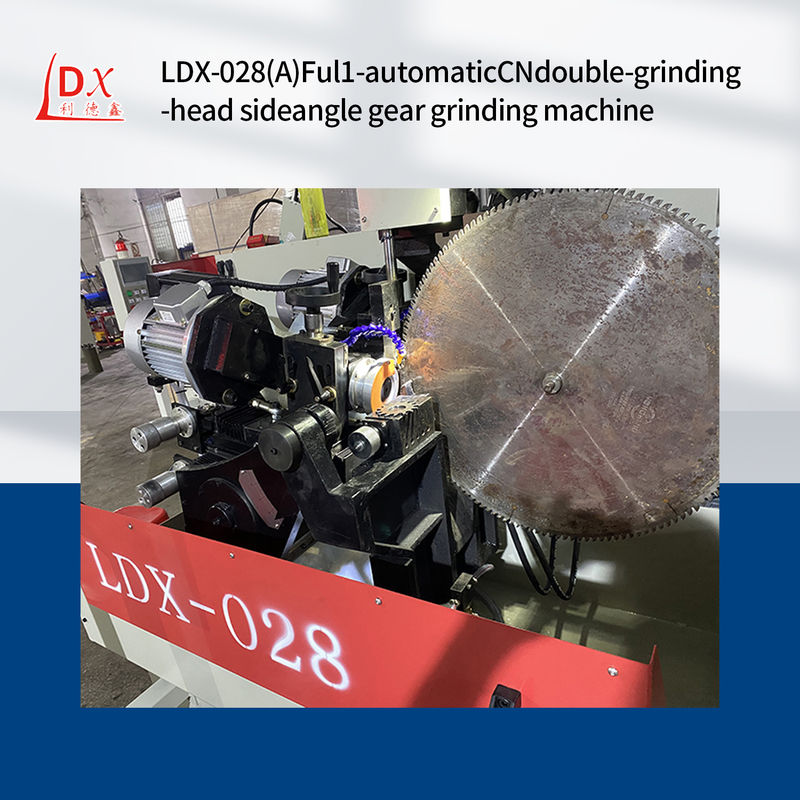

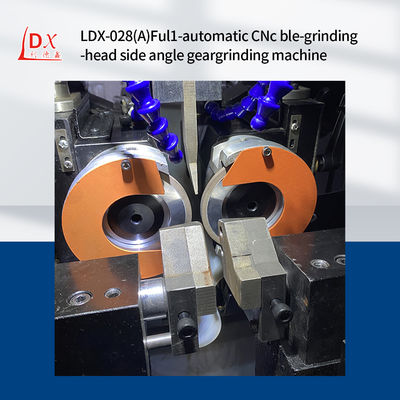

LDX-028A सर्वो सेट उपकरण सीएनसी परिपत्र देखा ब्लेड डबल पीस सिर साइड कोण गियर पीस मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Foshan, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Lidexin |
| प्रमाणन: | CU,ISO |
| मॉडल संख्या: | एलडीएक्स-028ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Western Union |
| पैकेजिंग विवरण: | बाहरी व्यास आयाम: 1.75*1.4*2.0 मिमी |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 पीसी/महीने |
|
विस्तार जानकारी |
|||
| आरा के जाल की मोटाई (चक्की प्लेट): | 1-12 एमएम | दाँत की पिच: | 7-110मिमी |
|---|---|---|---|
| सामने झुकाव कोण, झुकाव कोण: | 5°-15° | वेब बोर व्यास देखा: | 12-220 मिमी |
| पीसने वाले पहिये के आयाम: | 80*100*32 मिमी | खिला स्ट्रोक: | 1-28 मिमी (स्टेपलेस वैरिएबल स्पीड) |
| प्रमुखता देना: | सीएनसी परिपत्र देखा ब्लेड पीसने की मशीन,सीएनसी साइड एंगल गियर ग्राइंडर मशीन |
||
उत्पाद विवरण
LDX-028A सर्वो सेट उपकरण सीएनसी परिपत्र देखा ब्लेड डबल पीस सिर साइड कोण गियर पीस मशीन
लिडेक्सिन सीएनसी प्रणाली का भाग:
1नियंत्रण प्रणाली हार्डवेयर: यह सीएनसी परिपत्र देखा ब्लेड पीसने की मशीन का मुख्य हिस्सा है, जो विभिन्न इनपुट संकेतों को प्राप्त करने और संसाधित करने के लिए जिम्मेदार है,और उपकरण के आंदोलन और संचालन को नियंत्रित करना.
2हार्डवेयर में मुख्य रूप से सीएनसी नियंत्रक, पीएलसी, टच स्क्रीन, सेंसर आदि शामिल हैं। संख्यात्मक नियंत्रण नियंत्रक पूरी प्रणाली का मस्तिष्क है, जिसमें शक्तिशाली कंप्यूटिंग और प्रसंस्करण क्षमता है,और उच्च गति और उच्च परिशुद्धता गति नियंत्रण का एहसास कर सकते हैं. पीएलसी का उपयोग तर्क नियंत्रण और सहायक कार्यों के लिए किया जाता है; मानव-मशीन इंटरफ़ेस के रूप में, ऑपरेटर के लिए पैरामीटर और नियंत्रण संचालन सेट करने के लिए टच स्क्रीन सुविधाजनक है;सेंसर का उपयोग उपकरण की परिचालन स्थिति और स्थिति की जानकारी का पता लगाने और नियंत्रण प्रणाली के लिए प्रतिक्रिया संकेत प्रदान करने के लिए किया जाता है
3यह गियर ग्राइंडिंग मशीन के विभिन्न कार्यों का एहसास करने की कुंजी है, जिसमें ग्राइंडिंग प्रोग्राम, पैरामीटर सेटिंग, मोशन कंट्रोल, दोष निदान और अन्य मॉड्यूल शामिल हैं।पीसने कार्यक्रम प्रोग्रामिंग मॉड्यूल स्वचालित रूप से पीसने ट्रैक और पीसने प्रक्रिया आवश्यकताओं के आरा ब्लेड और पीसने प्रक्रिया के दांत प्रोफाइल मापदंडों के अनुसार मशीनिंग कार्यक्रम उत्पन्न कर सकते हैंपैरामीटर सेटिंग मॉड्यूल ऑपरेटर को अलग-अलग देखा ब्लेड सामग्री और विनिर्देशों के अनुसार पहिया गति, फ़ीड गति और पीसने की गहराई जैसे पैरामीटर सेट करने की अनुमति देता है।गति नियंत्रण मॉड्यूल सटीक स्थिति और गति नियंत्रण प्राप्त करने के लिए उपकरण के प्रत्येक अक्ष के आंदोलन को नियंत्रित करने के लिए जिम्मेदार हैदोष निदान मॉड्यूल वास्तविक समय में उपकरण की परिचालन स्थिति की निगरानी कर सकता है, समय पर दोष का पता लगा सकता है और निदान कर सकता है, और संबंधित अलार्म जानकारी और समाधान प्रदान कर सकता है।
4पीसने के मापदंडों का चयनः पीसने के मापदंडों का उचित चयन पीसने की गुणवत्ता और दक्षता सुनिश्चित करने की कुंजी है। पीसने के मापदंडों में मुख्य रूप से पीसने की गति शामिल है,फ़ीड गतिचक्की की गति जितनी अधिक होगी, चक्की की दक्षता उतनी ही अधिक होगी, लेकिन साथ ही चक्की के पहनने और जलने का खतरा भी बढ़ जाएगा।बहुत तेजी से फ़ीड गति अत्यधिक पीसने बल के लिए नेतृत्व करेंगेयदि पीसने की गहराई बहुत बड़ी है, तो यह पीसने के ब्लेड के विरूपण और क्षति का कारण बनता है।यह सामग्री के अनुसार उपयुक्त पीसने मापदंडों का चयन करने के लिए आवश्यक हैदांतों का आकार, आकार और अन्य कारक।
5चापाकल के काटने के प्रदर्शन और सेवा जीवन में सुधार के लिए चापाकल के ऊपर और नीचे के भाग को ढलाना आवश्यक है।कोण और चाम्फर के आकार के अनुसार देखा ब्लेड की आवश्यकताओं का चयन करने की जरूरत है, और यह आम तौर पर उच्च गति पीसने से प्रसंस्करण किया जाता है ताकि चैंफर की सतह की गुणवत्ता और आयामी सटीकता सुनिश्चित हो सके।
6शीतलन प्रणालीः पीसने की प्रक्रिया में, बहुत अधिक गर्मी उत्पन्न होगी, यदि समय पर ठंडा नहीं किया जाता है, तो इससे पीसने वाले पहिया का बढ़ता पहनावा, आरा ब्लेड विरूपण और अन्य समस्याएं होंगी।सीएनसी परिपत्र देखा ब्लेड पीसने की मशीन एक कुशल शीतलन प्रणाली से लैस किया जाना चाहिए, आम तौर पर पानी ठंडा या हवा ठंडा द्वारा. पानी ठंडा प्रणाली पीस पहिया और देखा ब्लेड ठंडा पानी के परिसंचरण द्वारा, जो एक अच्छा शीतलन प्रभाव है,लेकिन शीतलता नियमित रूप से प्रतिस्थापित किया जाना चाहिएवायु शीतलन प्रणाली ठंडी हवा को पीसने वाले पहिया और पंखे के माध्यम से देखा ब्लेड के लिए उड़ाता है, शीतलन प्रभाव अपेक्षाकृत खराब है, लेकिन संरचना सरल और बनाए रखने में आसान है।
7उपकरण के पहनने और घर्षण को कम करने और उपकरण के सेवा जीवन में सुधार करने के लिए,यह उपकरण के चलती भागों जैसे गाइड रेल और लीड पेंच स्नेहन करने के लिए आवश्यक हैस्नेहन प्रणाली आम तौर पर उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए नियमित रूप से और मात्रात्मक रूप से चलती भागों में स्नेहन तेल या वसा इंजेक्ट करने के लिए स्वचालित स्नेहन का उपयोग करती है।
| तकनीकी मापदंडः |
| देखा वेब मशीनिंग व्यास रेंजः¢100-¢800mm |
| देखा वेब छेद व्यासः 12-220 मिमी |
| आरा के जाल की मोटाई (स्टील प्लेट):1-7 मिमी |
| दांतों का अंतरः 5-80 मिमी |
| सामने झुकाव कोण, झुकाव कोणः 5°-15° |
| रेडियल कोणः 3°-15° |
| ऑपरेटिंग गतिः 18 दांत/मिनट |
| फ़ीडिंग स्ट्रोकः 1-28 मिमी (बिना कदम के चर गति) |
| पीस पहिया आयामः 80*100*32 मिमी |
| पीसने की गतिः 26 मीटर/सेकंड |
| शीतलक पंप प्रवाहः 501/मिनट |
| शीतलक सिलेंडर की मात्राः 90L |
| कुल शक्तिः 4.3 किलोवाट |
| वोल्टेज: तीन चरण 380v |
| वजनः 1,100 किलो |
| बाहरी व्यास के आयामः 1.75*1.4*2.0 मिमी |
| तकनीकी विशेषताएं: |
| एक सहज और सरल संपूर्ण चीनी ऑपरेशन इंटरफ़ेस एक बड़े आकार की टच स्क्रीन के साथ मेल खाता है, इसलिए उपकरण का संचालन करना आसान है,और सभी पूर्व निर्धारित प्रक्रियाओं या स्वयं संकलित प्रक्रियाओं कॉल करने के लिए अधिक सुविधाजनक हैं; servo उपकरण सेटिंग डिवाइस सटीक स्थिति सुविधाओं, तो उत्पाद पीसने सटीकता काफी सुनिश्चित किया जाता है। उच्च गुणवत्ता और उच्च परिशुद्धता कास्टिंग और मशीनीकृत भागों को अपनाने के कारण,उपकरण का सेवा जीवन बहुत लंबा है, और उपकरण सरल और संचालित करने और बनाए रखने में आसान है; एक व्यक्ति एक ही समय में कई उपकरणों का संचालन कर सकता है, इसलिए उत्पादन दक्षता में काफी सुधार होता है,और लागत कम हो जाती है. |
