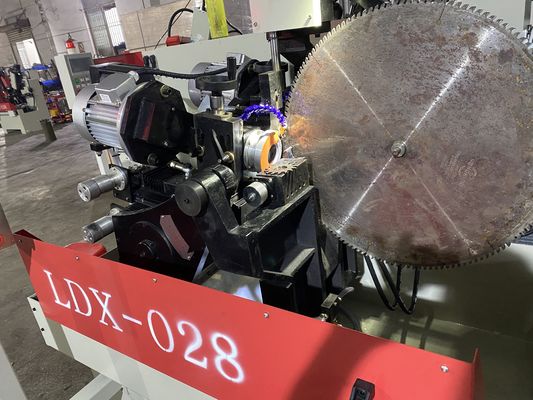

LDX-028A पूर्ण सीएनसी परिपत्र देखा ब्लेड डबल पीस सिर साइड पीस मशीन थोक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Foshan, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Lidexin |
| प्रमाणन: | CU,ISO |
| मॉडल संख्या: | एलडीएक्स-028ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Western Union |
| पैकेजिंग विवरण: | बाहरी व्यास आयाम: 1.75*1.4*2.0 मिमी |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 पीसी/महीने |
|
विस्तार जानकारी |
|||
| Feeding stroke: | 1-28mm (stepless variable speed) | Coolant pump flux: | 501/min |
|---|---|---|---|
| Total power:: | 4.3KW | Grinding wheel dimensions: | 80*100*32mm |
| Front inclination angle, inclination angle: | 5°-15° | Outer diameter dimensions: | 1.75*1.4*2.0mm |
| प्रमुखता देना: | पूर्ण सीएनसी साइड ग्राइंडर मशीन,परिपत्र देखा ब्लेड पीसने की मशीन |
||
उत्पाद विवरण

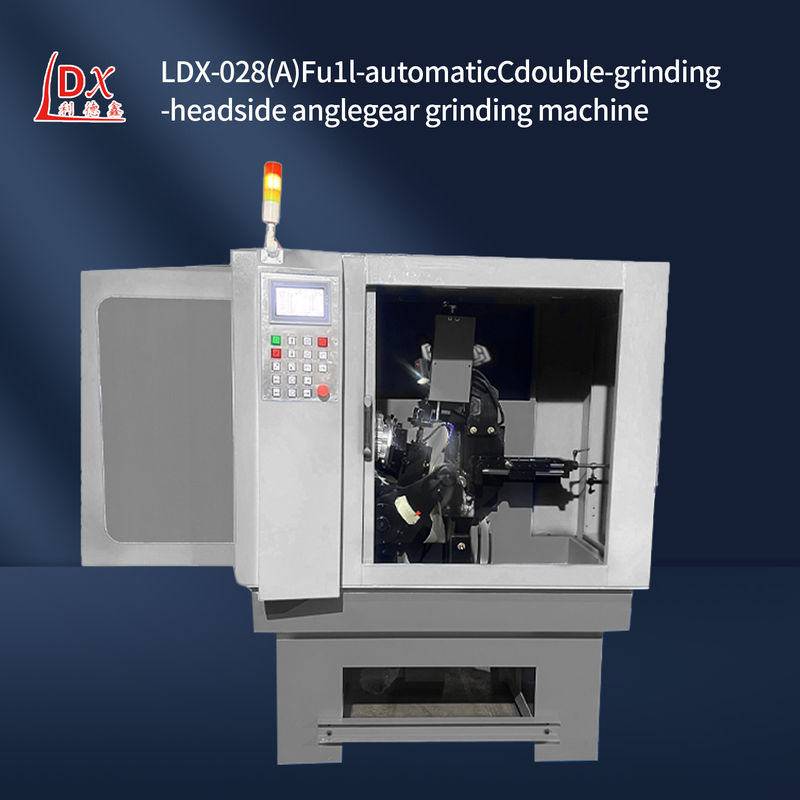

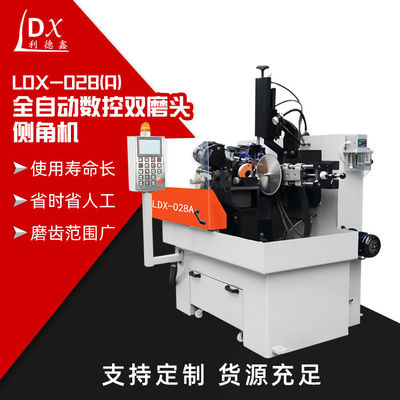

LDX-028A पूर्ण सीएनसी परिपत्र देखा ब्लेड डबल पीस सिर साइड पीस मशीन थोक
सीएनसी परिपत्र देखा ब्लेड पीसने की मशीन प्रौद्योगिकी एक उन्नत देखा ब्लेड प्रसंस्करण प्रौद्योगिकी है, मुख्य रूप से निम्नलिखित पहलुओं को शामिल करता हैः
1आधार और धड़ः यह सुनिश्चित करने के लिए स्थिर समर्थन और स्थापना नींव प्रदान करें कि उपकरण ऑपरेशन के दौरान बड़े कंपन और विस्थापन का उत्पादन नहीं करेगा, जो पीसने की सटीकता को प्रभावित करता है.आम तौर पर उच्च शक्ति वाले कास्ट आयरन या स्टील से बने, आंतरिक तनाव को समाप्त करने और धड़ की स्थिरता और कठोरता सुनिश्चित करने के लिए सटीक मशीनिंग और उम्र बढ़ने का उपचार।
2गाइडिंग सिस्टम: इसमें पीसने वाले पहिया के घटकों और आरा के ब्लेडों की सटीक गति के लिए एक्स, वाई और जेड-अक्ष गाइड शामिल हैं।गाइड रेल की सटीकता सीधे पीस गियर की स्थिति सटीकता और आयामी सटीकता को प्रभावित करता है, आमतौर पर उच्च परिशुद्धता वाले रैखिक गाइड रेल या गेंद पेंच गाइड रेल का उपयोग करते हुए, अच्छे मार्गदर्शन और पहनने के प्रतिरोध के साथ।
3चक्की का मिलिंग व्हील: चक्की, रेत व्हील शाफ्ट और ड्राइव मोटर से बना है। चक्की दांत चक्की का एक महत्वपूर्ण हिस्सा है, और इसकी सामग्री,कणों के आकार और कठोरता मापदंडों को देखा ब्लेड की सामग्री और पीसने की आवश्यकताओं के अनुसार चुना जाना चाहिएड्राइव मोटर पीस पहिया के लिए घूर्णन शक्ति प्रदान करता है, जिसके लिए पीस की दक्षता और गुणवत्ता सुनिश्चित करने के लिए पर्याप्त शक्ति और गति स्थिरता की आवश्यकता होती है।
4आरा के ब्लेड को पकड़ने वाला यंत्र: इसका प्रयोग गोल आरा के ब्लेड को पकड़ने और यह सुनिश्चित करने के लिए किया जाता है कि आरा के ब्लेड को पीसने के दौरान स्थानांतरित या हिलाया न जाए।क्लैंपिंग डिवाइस अच्छी क्लैंपिंग बल और केंद्र सटीकता की आवश्यकता है, आमतौर पर वायवीय या हाइड्रोलिक क्लैंपिंग विधियों का उपयोग करके, और देखा ब्लेड के आकार और केंद्र छेद के व्यास के अनुसार समायोजित किया जा सकता है।
5आरा के ब्लेड को पकड़ने वाला यंत्र: इसका प्रयोग गोल आरा के ब्लेड को पकड़ने और यह सुनिश्चित करने के लिए किया जाता है कि आरा के ब्लेड को पीसने के दौरान स्थानांतरित या हिलाया न जाए।क्लैंपिंग डिवाइस अच्छी क्लैंपिंग बल और केंद्र सटीकता की आवश्यकता है, आमतौर पर वायवीय या हाइड्रोलिक क्लैंपिंग विधियों का उपयोग करके, और देखा ब्लेड के आकार और केंद्र छेद के व्यास के अनुसार समायोजित किया जा सकता है।
6आरा के ब्लेड को पकड़ने वाला यंत्र: इसका प्रयोग गोल आरा के ब्लेड को पकड़ने और यह सुनिश्चित करने के लिए किया जाता है कि आरा के ब्लेड को पीसने के दौरान स्थानांतरित या हिलाया न जाए।क्लैंपिंग डिवाइस अच्छी क्लैंपिंग बल और केंद्र सटीकता की आवश्यकता है, आमतौर पर वायवीय या हाइड्रोलिक क्लैंपिंग विधियों का उपयोग करते हुए, और देखा ब्लेड के आकार और केंद्र छेद के व्यास के अनुसार समायोजित किया जा सकता है।
7कोण समायोजन तंत्र: विभिन्न आरा ब्लेडों के दांत के आकार और काटने के कोण की आवश्यकताओं को पूरा करने के लिए, गियर पीसने की मशीन को कोण समायोजन तंत्र से लैस किया जाना चाहिए,जो पीस पहिया और देखा ब्लेड के बीच सापेक्ष कोण को सटीक रूप से समायोजित कर सकता हैकोण समायोजन तंत्र आम तौर पर कीड़ा गियर, रैक और पिनियन या सीएनसी सर्वो मोटर द्वारा संचालित होता है, जिसमें उच्च कोण सटीकता और समायोजन सीमा होती है।
| तकनीकी मापदंडः |
| देखा वेब मशीनिंग व्यास रेंजः¢100-¢800mm |
| देखा वेब छेद व्यासः 12-220 मिमी |
| आरा के जाल की मोटाई (स्टील प्लेट):1-7 मिमी |
| दांतों का अंतरः 5-80 मिमी |
| सामने झुकाव कोण, झुकाव कोणः 5°-15° |
| रेडियल कोणः 3°-15° |
| ऑपरेटिंग गतिः 18 दांत/मिनट |
| फ़ीडिंग स्ट्रोकः 1-28 मिमी (बिना कदम के चर गति) |
| पीस पहिया आयामः 80*100*32 मिमी |
| पीसने की गतिः 26 मीटर/सेकंड |
| शीतलक पंप प्रवाहः 501/मिनट |
| शीतलक सिलेंडर की मात्राः 90L |
| कुल शक्तिः 4.3 किलोवाट |
| वोल्टेज: तीन चरण 380v |
| वजनः 1,100 किलो |
| बाहरी व्यास के आयामः 1.75*1.4*2.0 मिमी |
| तकनीकी विशेषताएं: |
| एक सहज और सरल संपूर्ण चीनी ऑपरेशन इंटरफ़ेस एक बड़े आकार की टच स्क्रीन के साथ मेल खाता है, इसलिए उपकरण का संचालन करना आसान है,और सभी पूर्व निर्धारित प्रक्रियाओं या स्वयं संकलित प्रक्रियाओं कॉल करने के लिए अधिक सुविधाजनक हैं; servo उपकरण सेटिंग डिवाइस सटीक स्थिति सुविधाओं, तो उत्पाद पीसने सटीकता काफी सुनिश्चित किया जाता है। उच्च गुणवत्ता और उच्च परिशुद्धता कास्टिंग और मशीनीकृत भागों को अपनाने के कारण,उपकरण का सेवा जीवन बहुत लंबा है, और उपकरण सरल और संचालित करने और बनाए रखने में आसान है; एक व्यक्ति एक ही समय में कई उपकरणों का संचालन कर सकता है, इसलिए उत्पादन दक्षता में काफी सुधार होता है,और लागत कम हो जाती है. |
