LDX-020A फैक्टरी प्रत्यक्ष स्वचालित देखा ब्लेड फ्रंट और रियर कोण तेज मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Foshan, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Lidexin |
| प्रमाणन: | CU,ISO |
| मॉडल संख्या: | एलडीएक्स-020ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Western Union |
| पैकेजिंग विवरण: | यांत्रिक आयाम (लंबाई x चौड़ाई x ऊंचाई): 1600X1100X1800 मिमी |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 पीसी/महीने |
|
विस्तार जानकारी |
|||
| देखा ब्लेड एपर्चर: | ￠ 10-220 मिमी | दांत की सतह का कोण: | 5 डिग्री से+30 डिग्री |
|---|---|---|---|
| दाँत शीर्ष पीछे का कोण: | 1-20 डिग्री | यांत्रिक भार: | 800 किलो |
| पीसने वाले पहिये की रैखिक गति: | 26 मी/से | पीसने वाले पहिये का आकार (बाहरी व्यास x छेद): | (￠ 125 मिमी x ￠ 32 मिमीX1 मिमी) |
| प्रमुखता देना: | पिछली कोण धारक मशीन,सामने और पीछे कोण धारक मशीन |
||
उत्पाद विवरण

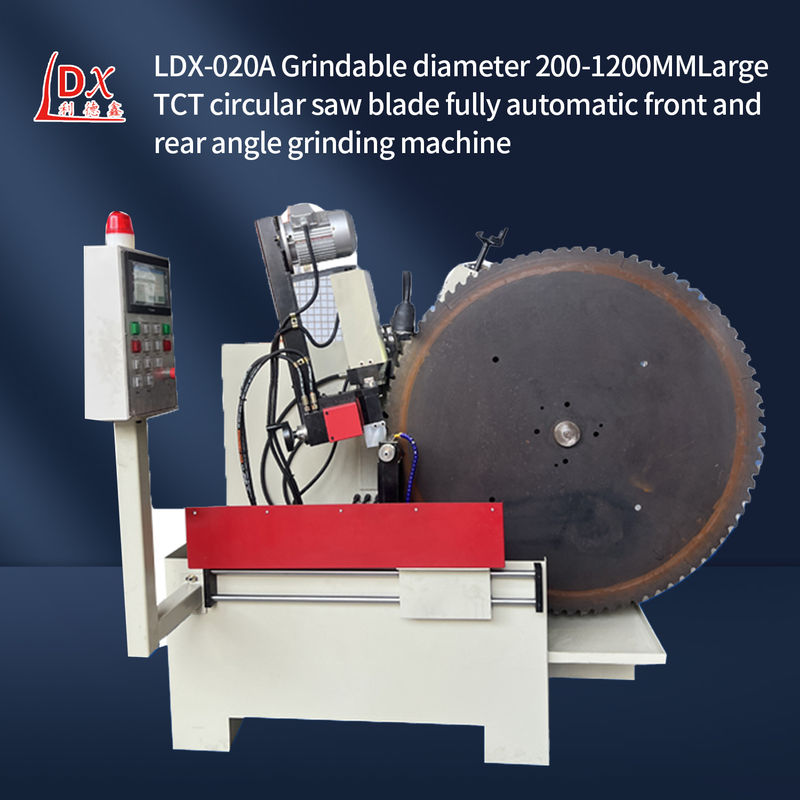

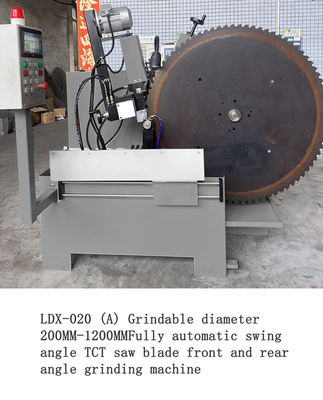

LDX-020A कारखाने प्रत्यक्ष स्वचालित देखा ब्लेड सामने और पीछे कोण तेज मशीन
परिपत्र आरा ब्लेडों की विशेष स्थापना आवश्यकताएंः
1उपकरण अच्छी स्थिति में है, मुख्य शाफ्ट में कोई विरूपण नहीं है, कोई व्यास कूद नहीं है, स्थापना मजबूती से तय है, कोई कंपन नहीं है आदि।
2जांचें कि क्या आरा का ब्लेड क्षतिग्रस्त है, क्या दांत प्रोफ़ाइल पूरा है, क्या आरा प्लेट चिकनी और चिकनी है, और क्या उपयोग की सुरक्षा सुनिश्चित करने के लिए अन्य असामान्य घटनाएं हैं।
3इकट्ठा करते समय, सुनिश्चित करें कि देखा ब्लेड तीर की दिशा उपकरण धुरी की घूर्णन दिशा के अनुरूप है।
4जब चाकू स्थापित किया जाता है, तो शाफ्ट, चक और फ्लैंज को साफ रखना आवश्यक है, फ्लैंज का आंतरिक व्यास चाकू के आंतरिक व्यास के अनुरूप है,सुनिश्चित करें कि फ्लैंज कसकर देखा ब्लेड के साथ संयुक्त है, पोजिशनिंग पिन स्थापित करें, और नट को कसें। फ्लैंज का आकार उपयुक्त होना चाहिए, और बाहरी व्यास आरा ब्लेड के व्यास के 1/3 से कम नहीं होना चाहिए।
5उपकरण को चालू करने से पहले, यह सुनिश्चित करें कि यह सुरक्षित है कि एक व्यक्ति उपकरण को संचालित करे, बिंदु निष्क्रिय, जांचें कि उपकरण स्टीयरिंग सही है, कोई कंपन नहीं है,चाकू के ब्लेड को स्थापित करने के बाद, कुछ मिनट के लिए निष्क्रिय, कोई फिसलने, स्विंग या सामान्य काम के बाद कूद.
एनसी बनाने वाले गियर पीसने की मशीन के स्तंभ के कंपन विशेषताओं का विश्लेषणः
1"मशीन की सटीकता पर स्तंभ के कंपन विशेषताओं के प्रभाव को कम करने के लिए,स्तंभ के कंपन और विस्थापन प्रतिक्रिया के गणितीय समीकरण यांत्रिक कंपन के सिद्धांत के आधार पर स्थापित किया गया था, और स्तंभ की कंपन विशेषताओं पर विभिन्न संरचनात्मक मापदंडों के प्रभाव का विश्लेषण परिमित तत्व सॉफ्टवेयर ANSYS के आधार पर किया गया।
2परिणामों से पता चलता है कि यह उचित लेआउट में प्रबलित सलाखों को जोड़कर दीवार मोटाई की एक निश्चित डिजाइन सीमा में स्तंभ की कंपन विशेषताओं में सुधार करने का एक प्रभावी तरीका है।
3डिजाइन स्तंभ के पहले क्रम प्राकृतिक आवृत्ति 10.9% की वृद्धि होती है और बड़े विरूपण 25.5% की कमी होती है। अंत में डिजाइन मशीन उपकरण के कंपन परीक्षण किया जाता है,इस शोध से स्तंभों की सटीकता और गतिशील अनुकूलन डिजाइन पर कंपन के प्रभाव को कम करने का आधार मिलता है।
4,कार्बाइड देखा ब्लेड के उत्पादन और विकास पर ध्यान केंद्रित, उत्पादों ग्राहकों को देखा ब्लेड उत्पादों के निर्माण में मदद करने के लिए, आप देखा ब्लेड की उत्पादन प्रक्रिया में सुधार करने में मदद करने के लिए।
| तकनीकी मापदंडः |
| प्रसंस्करण आराखड़ा ब्लेड व्यास सीमाः ¢200- ¢1200mm |
| देखा ब्लेड एपर्चरः ¢10-220mm |
| देखा ब्लेड मोटाई (स्टील प्लेट): 1-12 मिमी |
| दांतों का अंतरः 7-110 मिमी |
| दांत सतह कोणः 5 डिग्री से +20 डिग्री |
| दांत के ऊपर के पीछे कोणः 1-20 डिग्री |
| दांतों का बाएं और दाएं झुकावः दांत की नोक/दांत की सतह 20 डिग्री |
| ब्लेड पीसने के स्ट्रोक रेंजः अधिकतम 25 मिमी (समायोज्य) दांत/मिनट |
| पीसने की गतिः 0.5-6 मिमी/सेकंड |
| कार्य गतिः अधिकतम 20 दांत/मिनट |
| पीसने वाले पहिया का आकार (बाहरी व्यास x छेद): (¢ 125mm x ¢ 32mmX1mm) |
| नकारात्मक चैंफर पीसनेः -15 डिग्री |
| पीसने वाले पहिया की रैखिक गतिः 26m/s |
| शीतल जल पंप का प्रवाह दरः 501/मिनट |
| शीतलक सिलेंडर की मात्राः 85L |
| कुल शक्तिः 1.85 किलोवाट |
| वोल्टेजः तीन चरण 380v |
| यांत्रिक भारः 800 किलोग्राम |
| यांत्रिक आयाम (लंबाई x चौड़ाई x ऊंचाई): 1600X1100X1800mm |
| तकनीकी विशेषताएं: |
| 1. यह उपकरण एल्यूमीनियम टीसीटी काटने टीसीटी देखा ब्लेड, लकड़ी के काम के लिए देखा ब्लेड, और बड़े मिश्र धातु देखा ब्लेड पीस सकते हैं। यह संचालित करने के लिए आसान है और पूरी तरह से मिश्र धातु देखा ब्लेड की सेवा जीवन का विस्तार कर सकते हैं।प्रत्येक ब्लेड का पुनः उपयोग 15-30 बार किया जा सकता हैइस उपकरण को कई खरीदारों की सराहना मिली है। |
