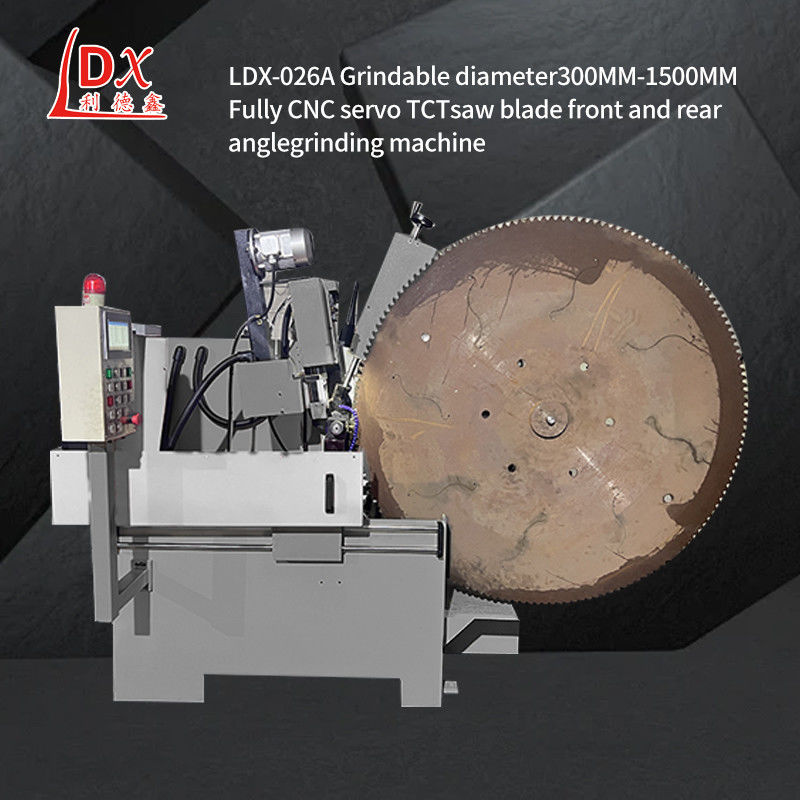

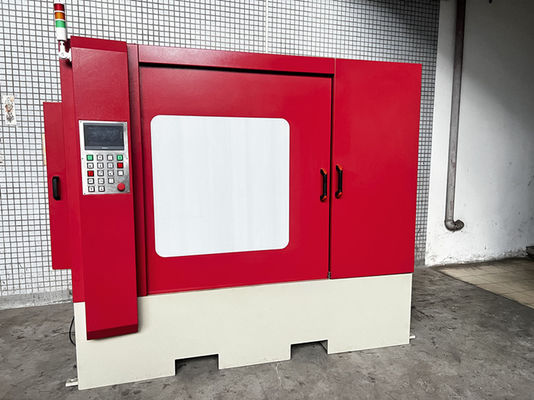

LDX-026A1500MM पूर्ण सीएनसी कार्बाइड देखा ब्लेड फ्रंट और रियर एंगल ग्राइंडिंग मशीन

LDX-026A1500MM पूर्ण सीएनसी कार्बाइड देखा ब्लेड फ्रंट और रियर एंगल ग्राइंडिंग मशीन

गियर पीसने वाली मशीन के संचालन की प्रक्रियाः

1आम तौर पर दो प्रकार के दांत होते हैं, एक त्रिकोणीय दांत और दूसरा घुमावदार दांत होता है। दांत का प्रकार पीसने से पहले निर्धारित किया जाना चाहिए। जब मशीन चल रही है, तो दांत के प्रकार को निर्धारित किया जाना चाहिए।दांत के आकार को बदलने और पीसने के लिए दांत के आकार का चयन करने के लिए एल के आकार की चाबी का उपयोग किया जाना चाहिए.

2शुरू करने से पहले, पीस पहिया और देखा ब्लेड के बीच की दूरी कम से कम 10 मिमी होना चाहिए, और फिर शुरू.पीस पहिया और देखा ब्लेड के बीच दूरी कम से कम 10 मिमी बनाए रखा जाना चाहिए, और फिर मशीन शुरू, धक्का पंजा के स्ट्रोक समायोजन रॉड समायोजित, ताकि धक्का पंजा के प्रभाव बिंदु एक उपयुक्त स्थिति में है

3मशीन शुरू करने के बाद, यदि ऊपरी और निचले दांत पीस रहे हैं, तो उच्च और निचले दांत समायोजन छड़ी के बीच अंतर को समायोजित करें, सुई और स्केल डिस्प्ले को इंगित करें।यदि दोनों ऊपरी और निचले दांत पीस रहे हैं, उच्च और निम्न दांतों के बीच अंतर के लिए समायोजन लीवर को समायोजित करें, और संकेतक सुई और पैमाने शून्य के रूप में प्रदर्शित होते हैं।

स्वचालित संरेखण प्रौद्योगिकी तेजी से और सटीक रूप से दांत ग्रूव सीमा की स्थिति प्राप्त करने के लिए बनाया गया है, जो सटीक उपकरण संरेखण प्राप्त करने के लिए कुंजी है। वर्तमान में,वहाँ स्वचालित संरेखण प्राप्त करने के लिए कई तरीके हैं, जिनमें से कुछ आम हैं जिनमें शामिल हैंः

1ध्वनि उत्सर्जन सेंसर (एई) उपकरण सेटिंग विधिः उपकरण सेटिंग पीस पहियों और गियर के संपर्क और गैर-संपर्क से उत्पन्न शोर की आवृत्ति में परिवर्तन की निगरानी करके किया जाता है।इस विधि में ध्वनिक उत्सर्जन सेंसर के लिए अधिक आवश्यकताएं हैं, और विद्युत प्रणालियों के विद्युत चुम्बकीय परिरक्षण समारोह के लिए कुछ आवश्यकताएं भी हैं। यदि संकेत कमजोर है और सेंसर द्वारा पता नहीं लगाया जाता है, तो गियर वर्कपीस को नुकसान हो सकता है।

2"मशीन में माप प्रणाली उपकरण विधिः बड़े सीएनसी मोल्डिंग गियर पीसने की मशीनें आमतौर पर मशीन में माप प्रणाली से लैस होती हैं, पीसने के उपकरण के लिए इस प्रणाली का उपयोग करते हैं,न केवल उच्च सटीकतासाथ ही, सिस्टम सबसे अच्छी पीसने की विधि तैयार करने के लिए गियर रिक्त के पीसने की छूट की गणना भी कर सकता है।

3इसके अतिरिक्त, स्वचालित संरेखण प्राप्त करने के लिए, यह भी सीएनसी गियर पीसने की मशीन के मशीनिंग कार्यक्रम संपादन सिद्धांत के अनुसार समायोजित किया जा सकता है।मॉड्यूल और कार्य टुकड़ा सामग्री की सटीकता आवश्यकताओं के अनुसार, उपयुक्त एकल-चरण उपकरण मात्रा और काम टुकड़ा फ्रेम आंदोलन गति का चयन किया जाता है। जब वहाँ मशीनिंग कार्यक्रम में विस्थापन है, फ़ीड गति को कम किया जाना चाहिए,और विस्थापन के बाद एक निश्चित फ़ीड गति को बनाए रखा जाना चाहिए.
