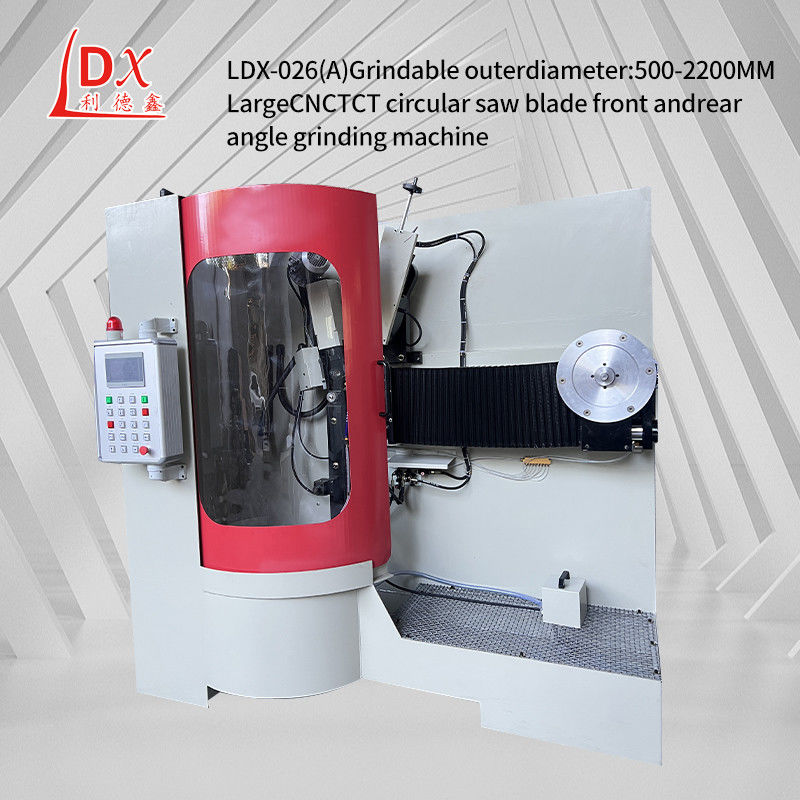

LDX-026A 500-1800MM व्यास पूर्ण सीएनसी सर्वो फीड परिपत्र देखा ब्लेड गियर पीसने की मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Foshan, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Lidexin |
| प्रमाणन: | CU,ISO |
| मॉडल संख्या: | एलडीएक्स-026ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 इकाई |
|---|---|
| मूल्य: | Western Union |
| पैकेजिंग विवरण: | यांत्रिक आयाम (लंबाई x चौड़ाई x ऊँचाई): 1800X1400X1800 मिमी |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 पीसी/महीने |
|
विस्तार जानकारी |
|||
| देखा ब्लेड एपर्चर: | ￠ 10-220 मिमी | प्रसंस्करण आरा ब्लेड व्यास सीमा: | ¢500- ¢1800 मिमी |
|---|---|---|---|
| दाँत की पिच: | 7-120मिमी | दांत की सतह का कोण: | 5 डिग्री से+30 डिग्री |
| पीसने की गति: | 0.5-6मिमी/सेकेंड | ||
| प्रमुखता देना: | परिपत्र देखा ब्लेड गियर पीसने की मशीन,सीएनसी देखा ब्लेड गियर पीसने की मशीन |
||
उत्पाद विवरण

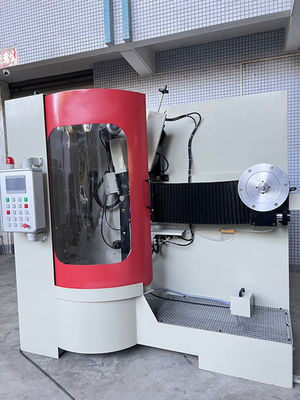

LDX-026A निर्माताओं अनुकूलित बड़े परिपत्र देखा ब्लेड स्वचालित पीसने की मशीन
मल्टी-ब्लेड सॉग गियर ग्राइंडिंग मशीन का उपयोग कैसे करें:
1,सबसे पहले, पीस पहिया लिफ्ट सबसे कम करने के लिए समायोजित किया जाता है, देखा ब्लेड देखा ब्लेड सीट पर स्थापित किया जाता है, एक अच्छा दबाव प्लेट, हाथ पहिया घुमा,आरा ब्लेड ऊपर और नीचे ले जाने के लिए नेतृत्व पेंच द्वारा संचालित किया जाता है आरा ब्लेड दबाव सिर के 30 ~ 50 मिमी से अधिक करने के लिए समायोजित किया जाता है, और दबाव सिर संपीड़ित है।
2गियर शिफ्ट के अंत में दागदार स्थिति को समायोजित करें और दागदार आरा ब्लेड के साथ पीस पहिया को संरेखित करें। फिर पीस शुरू करने के लिए पीस पहिया को पीस स्थिति में समायोजित करें।
3पीसने वाले पहिया कोण समायोजनः अलग-अलग दागदार सामने के कोणों के साथ पीसने वाले आरा ब्लेड के अनुकूल। पहिया माउंटिंग प्लेट का कोण समायोजित किया जा सकता है।विधि पीस पहिया धारक के माउंटिंग सीट प्लेट के दो बोल्ट ढीले करने के लिए है (नट्स को दूर नहीं करते हैं) और फिर पीस पहिया धारक घड़ी की दिशा में घुमाएँ. घुमाएं ताकि पीस पहिया के सामने के छोर, जब देखा ब्लेड खिला पीस,दांत के सामने के कोने के पूरे विमान से संपर्क कर सकता है (दांत के छोर से दांत की जड़ तक).
परिपत्र आरा ब्लेड आम समस्याएं और समाधानः
1सबसे पहले यह जांचें कि उपकरण उच्च या असमान है या नहीं, उपकरण के खराब असर की जांच करें, मशीन के खोल को बरकरार रखा जाना चाहिए,उपकरण के पीसने के पहिया के लिए eccentric नहीं है और अन्य समस्याओं, और अंत में जांचें कि गियर बरकरार है और क्या असर सीट पहनी हुई है; यदि अभी भी समस्या को हल करने का कोई तरीका नहीं है, तो प्रसंस्करण के लिए तुरंत निर्माता से संपर्क करें।
2,इस स्थिति का अधिकांश लाइन समस्या है, तुरंत बिजली की आपूर्ति काट देना चाहिए, लाइन की जाँच, परीक्षण करें कि क्या वोल्टेज स्थिर है, क्या बिजली की आपूर्ति सामान्य है,क्या ग्राउंड लाइन जुड़ी हुई है, पास में वोल्टेज उपकरण पर कोई प्रभाव नहीं है, वहाँ भी एक स्थिति है, यानी उपकरण ही, देखें कि क्या आरा ब्लेड आइटम फंस गया है, या अन्य भागों को भी जाँच की जानी चाहिए;यदि उपकरण के साथ कोई समस्या है, यह एक पेशेवर द्वारा जाँच की जरूरत है।
3अधिकांश संभावनाएं असर हैं, जैसे कि सनकी पीस पहिया, क्षति, गियर क्षति, आदि। इस तरह के हार्डवेयर क्षति को मरम्मत या प्रतिस्थापन के लिए आपूर्तिकर्ता से संपर्क किया जाना चाहिए।
| तकनीकी मापदंडः |
| प्रसंस्करण आराखड़ा ब्लेड व्यास सीमाः ¢300- ¢ 1800mm |
| चाकू के ब्लेड का एपर्चर: ¢ 10-220 मिमी |
| देखा ब्लेड मोटाई (स्टील प्लेट): 1-12 मिमी |
| दांत की दूरीः 7-120 मिमी |
| दांत सतह कोणः 5 डिग्री से +30 डिग्री |
| दांत के ऊपर के पीछे कोणः 6-45 डिग्री |
| दांतों का बाएं और दाएं झुकावः दांत की नोक/दांत की सतह 45 डिग्री |
| ब्लेड पीसने के स्ट्रोक रेंजः अधिकतम 25 मिमी (समायोज्य) दांत/मिनट |
| पीसने की गतिः 0.5-6 मिमी/सेकंड |
| कार्य गतिः अधिकतम 20 दांत/मिनट |
| पीसने वाले पहिया का आकार (बाहरी व्यास x छेद): (¢ 125mm x ¢32mmX1mm) |
| नकारात्मक चैंफर पीसनेः -27 डिग्री |
| पीसने के सिर का घुमावदार कोणः 90 डिग्री और 180 डिग्री |
| पीसने वाले पहिया की रैखिक गतिः 26m/s |
| शीतल जल पंप का प्रवाह दरः 501/मिनट |
| शीतलक सिलेंडर की मात्राः 85L |
| कुल शक्तिः 2.2 किलोवाट |
| वोल्टेजः तीन चरण 380v |
| मैकेनिकल वजनः 1200 किलो |
| यांत्रिक आयाम (लंबाई x चौड़ाई x ऊंचाई): 1800X1400X1800 मिमी |
| तकनीकी विशेषताएं: |
| इस मशीन का डिजाइन समान घरेलू और विदेशी मॉडल की विशेषताओं को संदर्भित करता है, एक ही प्रकार के फायदे को अवशोषित और विश्लेषण करता है, और कुछ कार्यात्मक सुधार करता है।यह उपकरण विशेष रूप से बड़े मिश्र धातु देखा ब्लेड पीसने के लिए बनाया गया है. |
| 1एक क्लिक बहुक्रियाशील संचालन के लिए दांत प्रोफाइल के कई सेट पूर्व निर्धारित करें। |
| 2सीढ़ी के सपाट दांतों को सीएनसी पीसने और किसी भी दांत के आकार के साथ एक बार में पूरा किया जा सकता है, जिससे दक्षता तीन गुना बढ़ सकती है।परिशुद्धता में सुधार और सेवा जीवन का विस्तार करने के लिए गियर निकासी ऑपरेशन में सुधार. |
