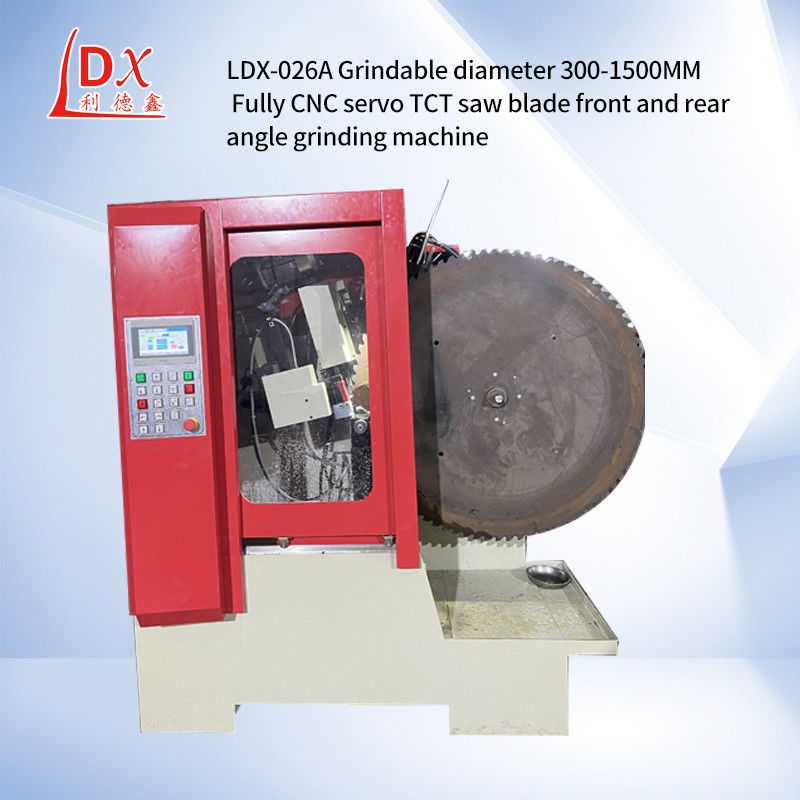

अनुकूलित बड़े एलडीएक्स-026A सीएनसी देखा ब्लेड पीसने की मशीन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Foshan, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Lidexin |
| प्रमाणन: | CU,ISO |
| मॉडल संख्या: | एलडीएक्स-026ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | एक इकाई |
|---|---|
| मूल्य: | Western Union |
| पैकेजिंग विवरण: | दिखावट(लंबाई*चौड़ाई*ऊंचाई):1600X1300X1900mm |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100 पीसी/महीने |
|
विस्तार जानकारी |
|||
| आरा ब्लेड का भीतरी छेद: | ￠10-220मिमी | आरा के जाल की मोटाई (चक्की प्लेट): | 1-12 एमएम |
|---|---|---|---|
| पिच रेंज: | 7-100मिमी | दांत का मुख कोण: | 5°~+30° |
| प्रमुखता देना: | बड़े आरा ब्लेड पीसने की मशीन,बड़ी गोल ब्लेड पीसने की मशीन,ldx-026a आरा ब्लेड पीसने की मशीन |
||
उत्पाद विवरण
निर्माता अनुकूलित बड़े एलडीएक्स-026A सीएनसी देखा ब्लेड पीसने की मशीन
गियर ग्राइंडिंग मशीन की रीकंडिशनिंग तकनीक का विश्लेषणः
1,सीएनसी आकार पहिया गियर पीसने की मशीन आकार पीसने की विधि को अपनाता है, काटने के पहिया की सटीकता कुंजी है,जो काटने के पहिया की गणना सटीकता और पीस पहिया ड्रेसिंग की सटीकता पर निर्भर करता है.
2देश-विदेश के ग्राइंडिंग मशीन निर्माताओं ने ग्राइंडिंग व्हील की ड्रेसिंग तकनीक पर गहन शोध किया है।और पीस पहिया की ड्रेसिंग सटीकता सुनिश्चित करने और गियर की पीस सटीकता में सुधार करने के लिए विभिन्न पीस पहिया ड्रेसिंग उपकरणों का विकास किया.
3यह बड़े गियर के पीसने पर बहुत प्रभाव डालता है, और धीरे-धीरे हीरा रोलर ड्रेसिंग द्वारा प्रतिस्थापित किया जाता है। हीरा रोलर में उच्च कठोरता के फायदे हैं,बड़ी मात्रा में ड्रेसिंग और उच्च दक्षतायह प्रक्षेपवक्र परिधि विधि का उपयोग करके जटिल आकार देने वाली सतह को ड्रेस करने के लिए अधिक उपयुक्त है।
| मुख्य तकनीकी पैरामीटर: |
| प्रसंस्करण के बाहरी व्यास की सीमाः¢300-¢1500 मिमी |
| आन्तरिक छेदः¢10-220 मिमी |
| आरा के जाल की मोटाई (स्टील प्लेट):1-12 मिमी |
| पिच रेंजः7-100 मिमी |
| दांत का मुख कोण:5°~+30° |
| दाँत के ऊपर का पीठ का कोण:6-45° |
| दांत का बाएं/दाएं ढलानः दांत का शीर्ष/दांत का मुख 45° |
| कटर पीसने के स्ट्रोक रेंजः अधिकतम 25 मिमी (समायोज्य) दांत/मिनट |
| पीसने की गतिः0.5-6mm/s |
| कार्य गति: अधिकतम 20 दांत/मिनट |
| पीसने वाले पहिया के आयाम (बाहरी व्यास * छेद): (¢125mm*¢32mmX2mm) |
| नकारात्मक चैंफर पीसनेः -27° |
| पीसने वाले सिर का घूर्णन कोणः 90° और 180° पीसने की गतिः 26m/s |
| शीतलक पंप प्रवाहः501/मिनट |
| शीतलक सिलेंडर की मात्राः 85L |
| कुल शक्तिः 2.2 किलोवाट |
| वोल्टेजःतीन-चरण 380v |
| उपकरण का कुल भार:1000 किलोग्राम |
| उपस्थिति ((लंबाई*चौड़ाई*ऊंचाई):1600X1300X1900 मिमी |
| तकनीकी विशेषताएं: |
| इस मशीन को घरेलू और विदेशी समान प्रकार की विशेषताओं के संदर्भ में डिजाइन किया गया है,जो एक ही प्रकार के लाभों को अवशोषित और विश्लेषण करता है और एक ही समय में कार्यों को कुछ हद तक सुधारता है. |
| 1. दांतों के प्रकारों के कई समूहों और एक कुंजी बहुक्रियाशील संचालन को पूर्व निर्धारित करें। |
| 2ट्रैपेज़ोइड फ्लैट दांत एक बार में समाप्त हो सकते हैं, सीएनसी पीसने और मनमाने दांत प्रकारों की सुविधा है, और 3 गुना दक्षता में सुधार कर सकते हैं;बेहतर दांत निकालने की प्रक्रिया को अपनाने के कारण, सटीकता में सुधार होता है, और सेवा जीवन बढ़ाया जाता है। |
